750044 产品规格书

产品信息

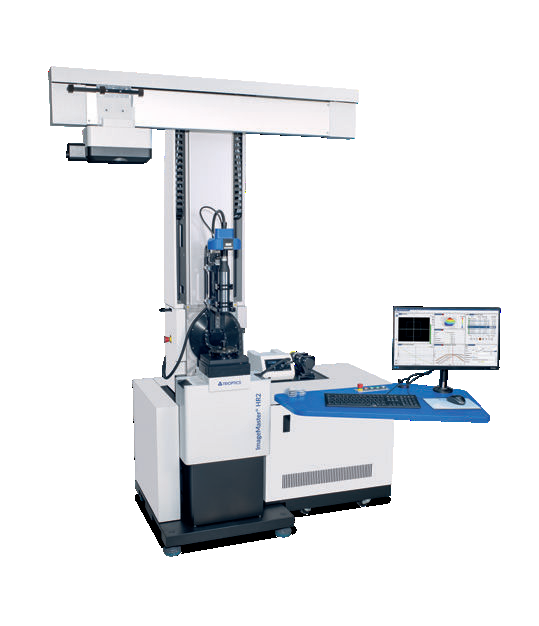

ImageMaster® HR2紧凑型高精度MTF测量仪

产品编号：750044

ImageMaster® HR2紧凑型高精度MTF测量仪

ImageMaster® HR2 是德国最新研发的 MTF 测试设备，将 lmageMaster®系列产品提升到了一个新的高度。ImageMaster® HR2 在智能手机、监控摄像头以及汽车摄像头等领域都能提供镜头成像质量测试全球标准的解决方案。广泛的测量参数提高了研发、原型机测试和后续生产中的效率。

产品特点：	测量参数：
立式结构，全自动测量	轴上光学传递函数MTF
可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等	轴外光学传递函数MTF
整机结构紧凑一体化，维护保养方便	离焦光学传递函数MTF
全自动靶标发生器	有效焦距EFL
测量精度可溯源至国际标准	相位传递函数PTF、线扩散函数LSF
软件模块化，使用简单易懂	主光束角度、相对照度、视场角
可编辑脚本，实现用户自定义测量	畸变、像散、色差、焦深、场曲
直接以报告形式输出结果	环绕能量、杂散光、边缘扩散函数

规格参数

产品编号/型号	750044 /ImageMaster® HR2
系统配置	无限共轭（有限共轭可选）
最大离轴角	±105°
光谱范围	450nm...750nm卤素（NUV近紫外，NIR近红外，LWIR长波红外）
测量方位角	360°
最大像高	±40mm
通光孔径	45mm
准直仪焦距	50mm...500mm
有效焦距范围	0.5mm...150mm
空间频率范围	0 lp/mm...500 lp/mm, 1000 lp/mm (取决于样品)
MTF测量精度	±0.02MTF
MTF测量重复性	≤±0.005MTF
