产品信息

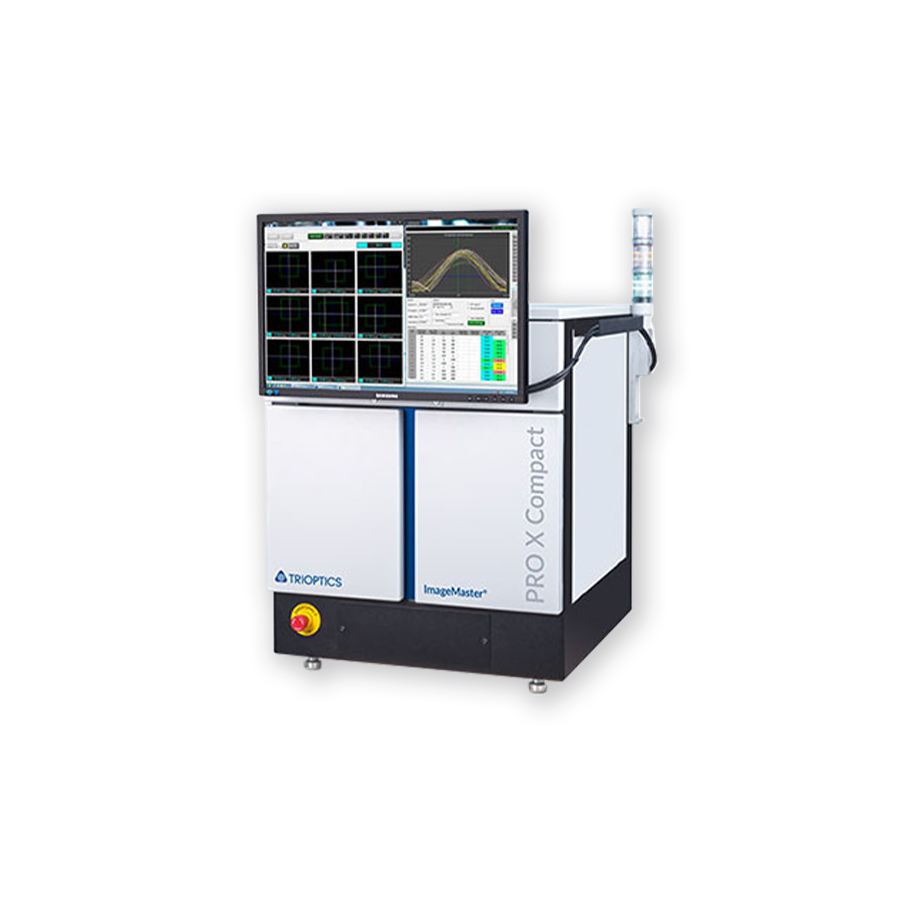

ImageMaster®PRO X Compact 工业型MTF测量仪
产品编号：750048
ImageMaster® PRO工业型MTF测量仪
德国TRIOPTICS GmbH制造的ImageMaster® PRO系列是一款适用于手机、数码相机等小镜头大批量生产线用MTF等光学参数检测的设备；具有测量精度高、速度快、操作简便等特点，测量精度可溯源至德国PTB等国际标准，被业内公认为行业标准。
产品功能：
产品功能：
- 轴上MTF / 轴外MTF
- 自由设定并测试离焦后MTF
- EFL / FFL
- 景深
- 场曲
- 像散
- 像面方位角
- 像面倾斜
- 对测试结果自动判断，最多支持4个等级分类
- 实时的雷达图
规格参数
| 产品编号 | 750048 |
| 产品型号 |
ImageMaster®PRO X Compact |
| 测量模式 | 无限-有限轭 |
| 测量点 | 49（25个现场位置/摄像机） |
| 最大空间频率 | 600 lp/mm |
| 轴上MTF测量精度 | 1% MTF（根据MTF峰值） |
| 离轴MTF测量精度 | 2% MTF（根据MTF峰值） |
| EFL测量精度 | 4μm/0.3% |
| FFL测量精度 | 5μm |
| 轴上测量时间 | 1.5s |
| 托盘尺寸 |
150mmx150mm |
| 光源类型 | 白色LED |
|
洁净等级 |
100 / ISO 5 |
| 样品质量等级 | 4级 |
| 尺寸(h × w × d)mm | 905 x 620 x 650mm |
| 重量 | 92kg |
注：ImageMaster® PRO有限-有限轭测量系统可定制。
