产品信息
OptiCentric®101
产品编号:750148

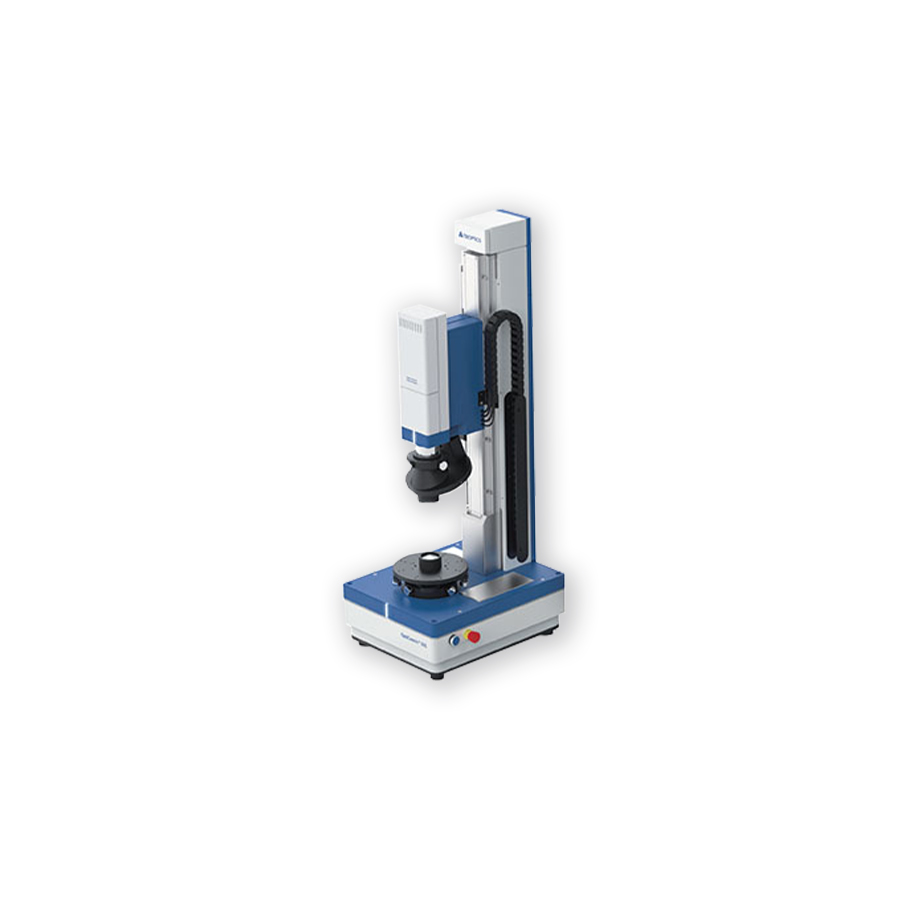

OptiCentric101中心偏差测量仪
多年来,OptiCentric®系列产品一直是行业内中心偏差测量、镜片的胶合及镜头的装配的行业标准。为了满足客户对高精度和高准确度的要求 ,德国全欧光学(TRIOPTICS)一直致力于将以往的经验与先进的技术不断结合在一起。随着行业的发展,新产品OptiCentric®101在精度和工作效率方面都有所提高。
镜头组的中心测量偏差
在中心偏差测量中,旋转轴承的精度是关键因素。新的OptiCentric®101提高了定位精度 ,从而对于使用多镜组软件和SmartAlign模块来测量透镜及透镜胶合来说都有一定的优势。
透镜胶合
新的设计方案可提高单镜片的测量精度,为校准镜头提供了特殊的优势。
提升工作效率
新设备OptiCentric®101的测量头移动得更快,减少了测量时间并提高了工作效率,对于批量测试有一定的优势。
镜头组的中心测量偏差
在中心偏差测量中,旋转轴承的精度是关键因素。新的OptiCentric®101提高了定位精度 ,从而对于使用多镜组软件和SmartAlign模块来测量透镜及透镜胶合来说都有一定的优势。
透镜胶合
新的设计方案可提高单镜片的测量精度,为校准镜头提供了特殊的优势。
提升工作效率
新设备OptiCentric®101的测量头移动得更快,减少了测量时间并提高了工作效率,对于批量测试有一定的优势。

规格参数
产品编号 | 750148 |
产品型号 | OptiCentric®101 |
被测镜片EFL或R范围 | ±5...±450mm(可扩展至±2000mm) |
中心偏差测量精度 | ±0.2μm或±2″ |
中心偏差重复精度 | ±0.1μm或±1″ |
曲率半径测量范围 | ±5...±450mm |
被测单镜片最大直径 | 200mm |
被测镜头最大直径 | 270mm |
被测镜头最大高度 | 200mm |
被测镜头镜面数量 | 20面(典型值) |
