产品信息

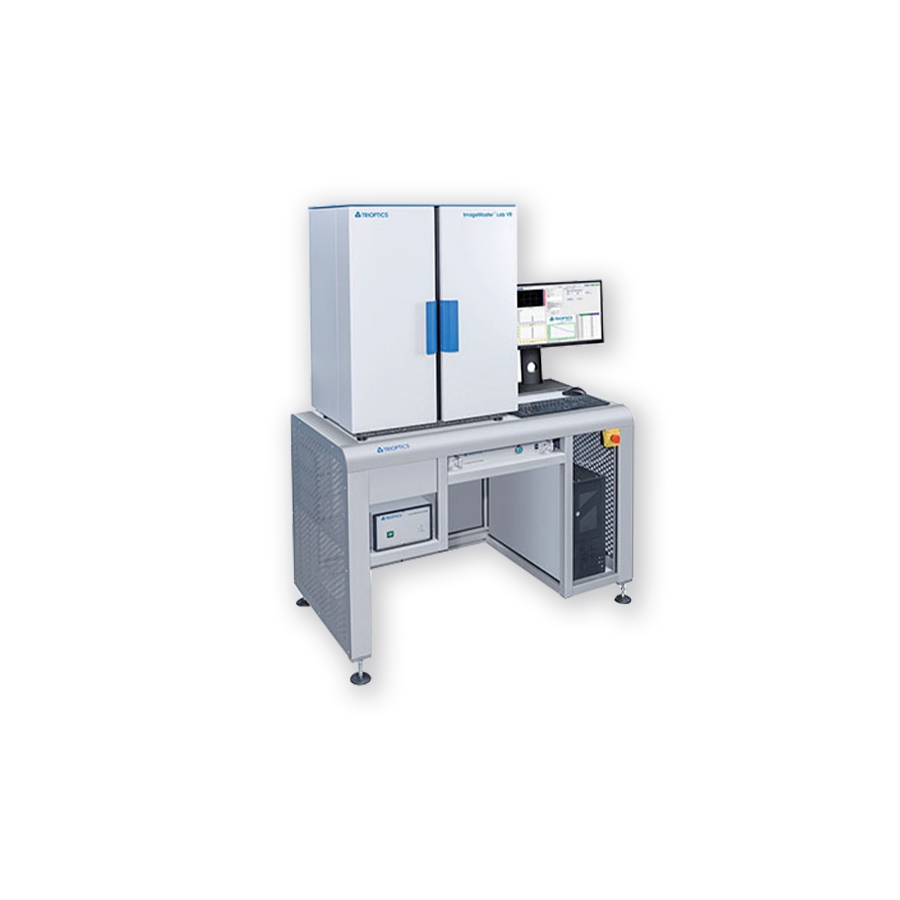

ImageMaster® Lab VR
产品编号：750159
ImageMaster® Lab VR VR镜头光学参数测量仪
德国全欧光学（TRIOPTICS）设计的ImageMaster® Lab VR杂散光测试仪主要应用于菲涅尔透镜及VR相关透镜的杂散性测试，及成像质量的检测等。
| 产品特点 | 测量参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
规格参数
| 产品编号 | 750159 |
| 产品型号 | ImageMaster® Lab VR |
| 系统配置 | 有限-无限共轭系统 |
| 光谱范围 | VIS(450nm...750nm) |
| 被测样品焦距范围 | 20mm...50mm |
| 样品外径 | <70mm |
| 样品长度 | <10mm |
| 被测样品重量 | <2kg |
| 被测样品法兰焦距范围 | 5-50mm |
| 最大离轴角度 | ±60° |
| 最大像高 | ±35mm |
| 空间频率 | 0-60 lp/° |
| 杂散光测量精度 | ±5% |
| 杂散光测量重复性 | ±3% |
| MTF测量精度 | ±0.02 |
| MTF测量重复性 | ±0.005 |
| 有效焦距测量精度 | ±0.2% |
| 有效焦距测量重复性 | 优于±0.2% |
| 畸变测量精度 | ±0.7% |
| 畸变测量重复性 | ±0.3% |
