780111 产品规格书
780111 产品规格书
产品信息

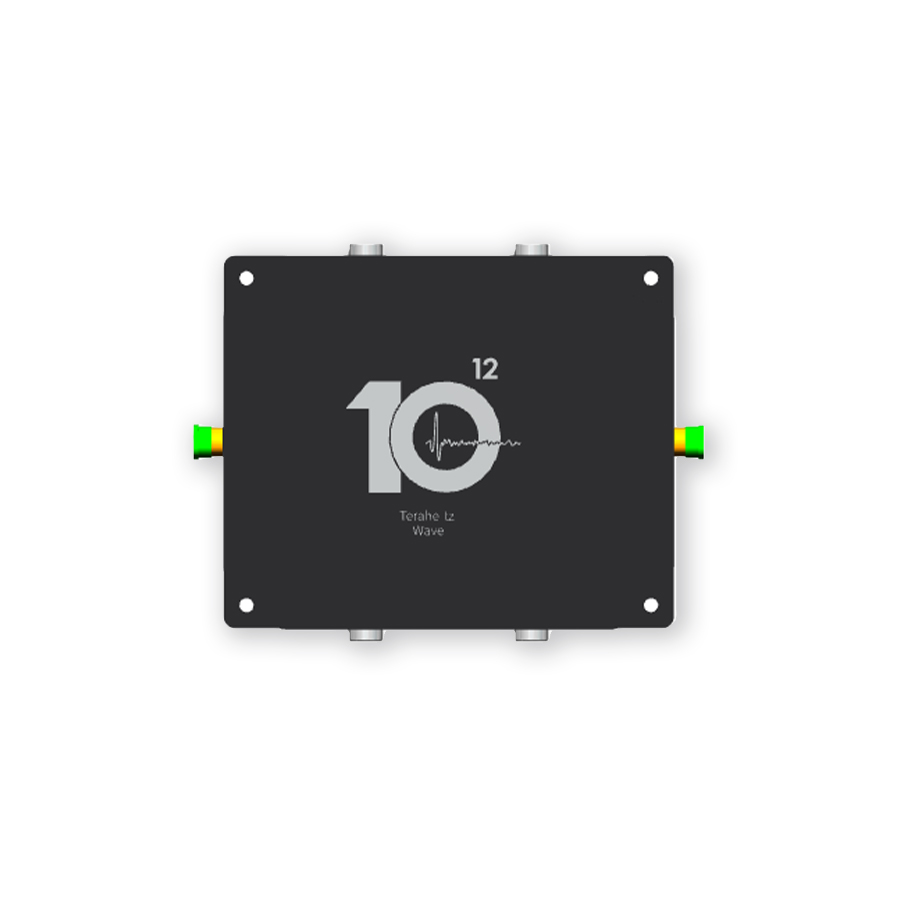

锁相放大器
产品编号：780111
产品描述
锁相放大器支持板载使用和外部独立模块使用。内置有跨阻 放大器电路、带通滤波和低通滤波电路，电路中放大倍数，带通滤波带宽和低通滤波带宽均支持在线配置，内部可产生最高频率为2MHZ的激励时钟信号，对外通信接口为RS232或 USB接口，支持用户自定义。
规格参数
| 型号 | QD-TSE-LA-01 |
| 工作电压 | DC-24V/1A |
| 工作频率 | 0-2MHZ |
| 过滤带宽 | 10KHZ （可定制） |
| 对外接口 | SMA |
| 输出电压范围 | 3.0V-5.5V |
| 通信接口 | RS232/USB （可定制） |
| 积分时间 | 128ms |
| 参考时钟 | 内部时钟 |
| 参考相位分辨率 | 1.0 degree |
| 输入增益 | 105/-106 （可定制） |
| 满量程输入电流 | 200nA |
| ADC精度 | 16bit |
| 输出动态范围 | 90dB |
