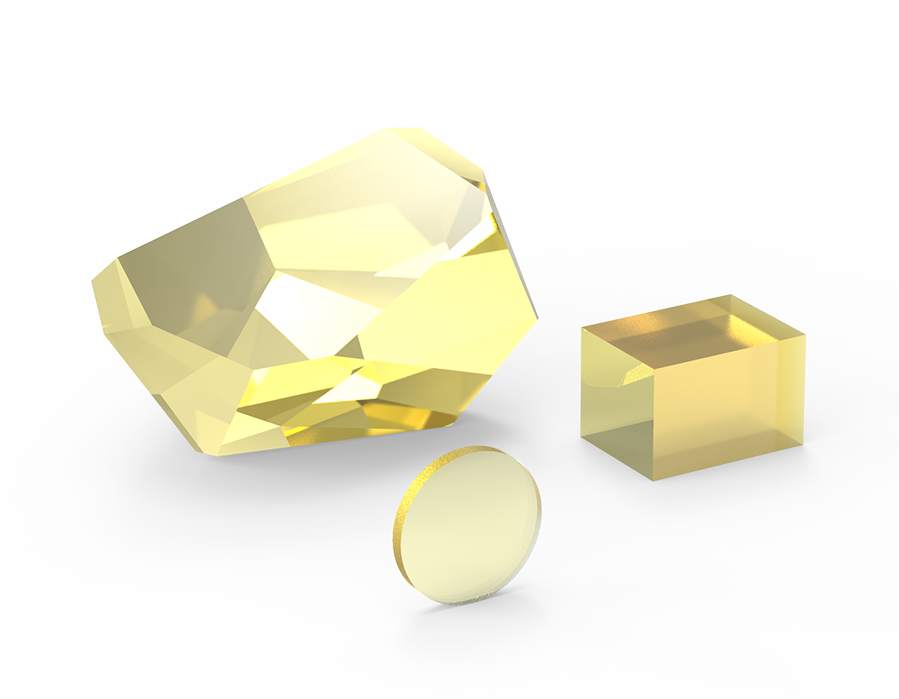

OHARA 微晶
OHARA微晶材料材料具有以下特性：
1. 超低膨胀。 这种材料在很宽的温度范围内几乎没有热膨胀，并且具有优异的抗热震性。CCZ Regular在较宽的温度范围内提供较低的热膨胀，而CCZ HS在室温附近提供较低的热膨胀。
2. 优异的机械性能。 这种材料大约70%的组分是陶瓷，这使其机械特性优于普通非晶玻璃。(如杨氏模量、刚度、弯曲强度和硬度等性能)
3. 优异的可加工性。 材料的晶粒结构阻止了加工过程中产生的微裂纹的扩展。这种特性使材料能够以高精度加工成各种形状，易于加工并提高成品率。
4. 优良的化学性能。 这种材料具有很高的化学耐久性，在各种清洁和薄膜涂层工艺中非常稳定。CLEARCERAM®-Z的成分中不含Na、K、B、F和Pb，使得该材料具有优异的耐化学性。
1. 超低膨胀。 这种材料在很宽的温度范围内几乎没有热膨胀，并且具有优异的抗热震性。CCZ Regular在较宽的温度范围内提供较低的热膨胀，而CCZ HS在室温附近提供较低的热膨胀。
2. 优异的机械性能。 这种材料大约70%的组分是陶瓷，这使其机械特性优于普通非晶玻璃。(如杨氏模量、刚度、弯曲强度和硬度等性能)
3. 优异的可加工性。 材料的晶粒结构阻止了加工过程中产生的微裂纹的扩展。这种特性使材料能够以高精度加工成各种形状，易于加工并提高成品率。
4. 优良的化学性能。 这种材料具有很高的化学耐久性，在各种清洁和薄膜涂层工艺中非常稳定。CLEARCERAM®-Z的成分中不含Na、K、B、F和Pb，使得该材料具有优异的耐化学性。
热膨胀系数 (×10^-7/˚C) 0~50˚C
热导率(W/m•K)
折射率nd

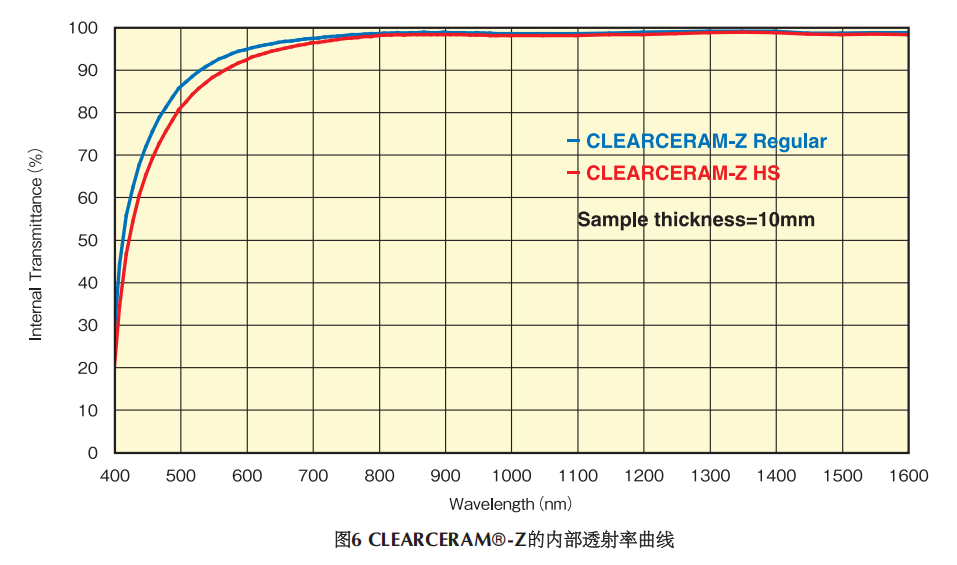

内部透过率 (%) (10mmt)
1.1热膨胀性
CLEARCERAMTM-Z最大的特点是其热膨胀性，具有在广阔的温度范围内极低的膨胀率。另外，HS特别是在室温附近的膨胀率几乎为零。CLEARCERAM TM-Z的热膨胀性的保证温度范围为0～50℃。
CCZ Regular 0.0±1.0×10-7/℃
CCZ HS 0.0±0.2×10-7/℃

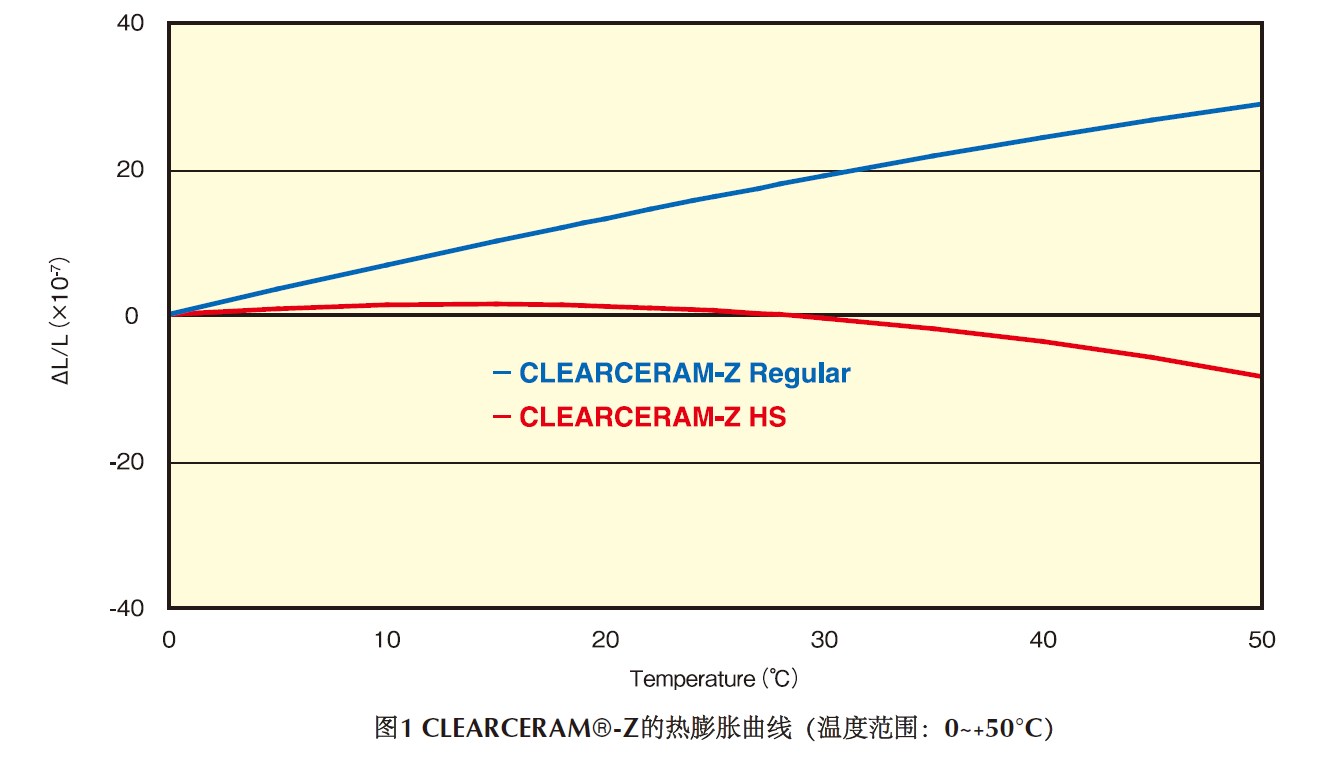

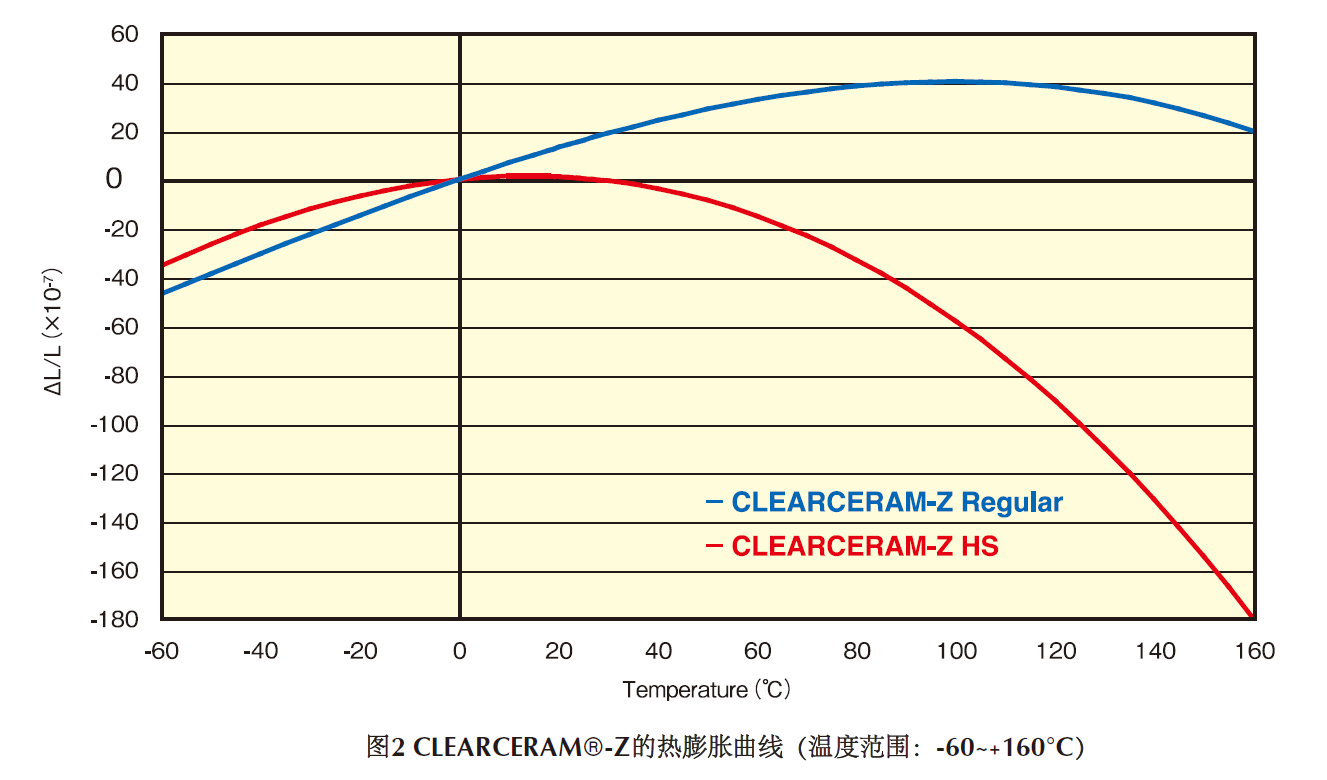

热膨胀曲线如图1、2所示。CLEARCERAM TM-Z Regular在宽广的温度范围内表现出较好低膨胀性，HS在室温下表现出更出色低膨胀性。
小原测定精密膨胀系数的能力：温度范围(0～50℃)重复误差σ=0.05×10 -7/℃
1.2 极低温度下的热膨胀性

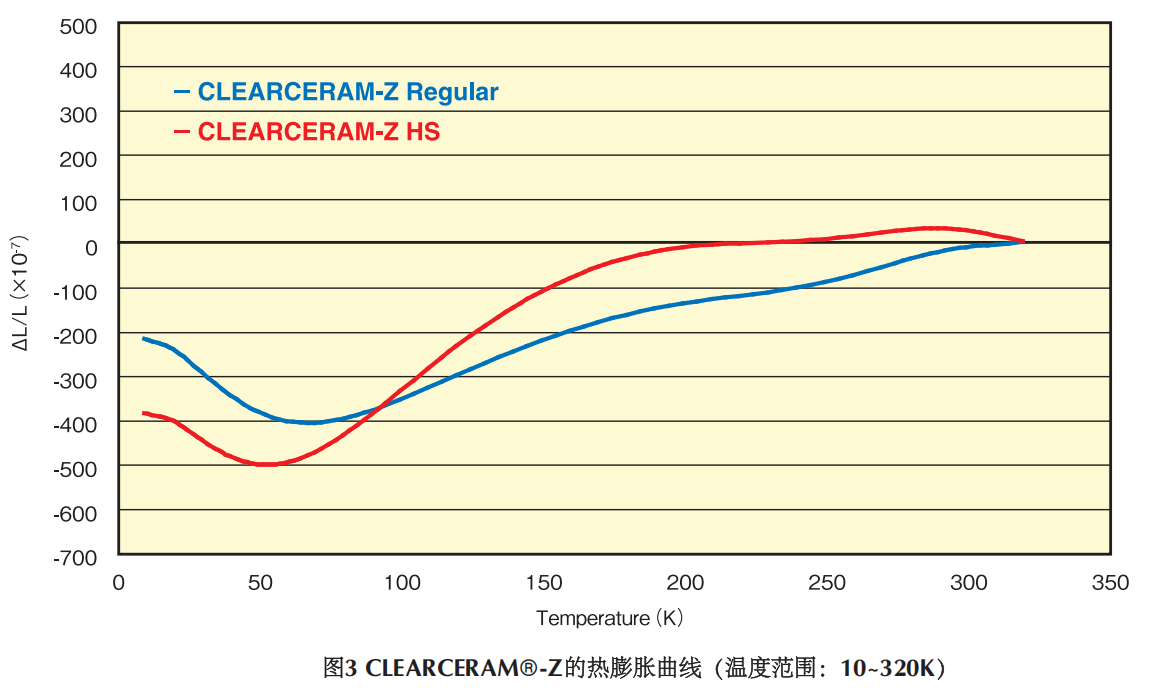

图3中示出了CLEARCERAM TM-Z在极低温度下的热膨胀曲线。是由独立行政法人产业技术综合研究所测定的。
1.3 热传导率
1.4 耐热特性
CLEARCERAM TM-Z的耐热温度为650℃。即使在650℃、100小时热处理下也几乎看不到平均热膨胀系数和折射率的变化。
CLEARCERAMTM-Z最大的特点是其热膨胀性，具有在广阔的温度范围内极低的膨胀率。另外，HS特别是在室温附近的膨胀率几乎为零。CLEARCERAM TM-Z的热膨胀性的保证温度范围为0～50℃。
CCZ Regular 0.0±1.0×10-7/℃
CCZ HS 0.0±0.2×10-7/℃
热膨胀曲线如图1、2所示。CLEARCERAM TM-Z Regular在宽广的温度范围内表现出较好低膨胀性，HS在室温下表现出更出色低膨胀性。
小原测定精密膨胀系数的能力：温度范围(0～50℃)重复误差σ=0.05×10 -7/℃
1.2 极低温度下的热膨胀性
图3中示出了CLEARCERAM TM-Z在极低温度下的热膨胀曲线。是由独立行政法人产业技术综合研究所测定的。
1.3 热传导率
| CCZ Regular | CCZ HS | |
| 热传导率(W/(m•k)) | 1.51 | 1.54 |
| 热扩散率(x10 -4m2/s) | 0.00762 | 0.0076 |
| 比热容(kJ/(kg•K)) | 0.777 | 0.796 |
1.4 耐热特性
CLEARCERAM TM-Z的耐热温度为650℃。即使在650℃、100小时热处理下也几乎看不到平均热膨胀系数和折射率的变化。
2.1 各波长的折射率

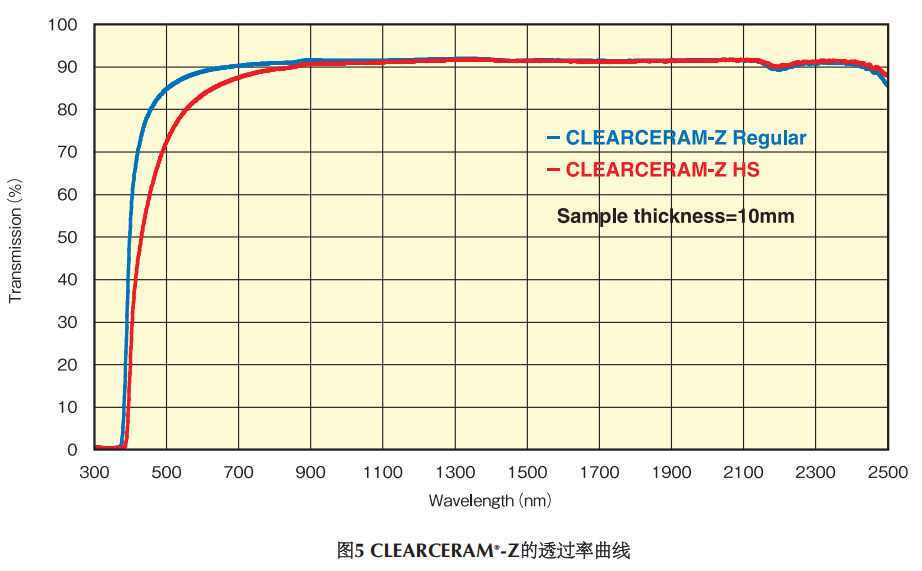

2.2 光线透过率
2.3 折射率温度系数
CLEARCERAMTM-Z HS
| 光谱线 | n1813 | n1529 | n1129 | nt | nc' |
| 波长(nm) | 1813.07 | 1529.58 | 1128.64 | 1013.98 | 643.85 |
| 标准品 | 1.52441 | 1.52819 | 1.53334 | 1.53499 | 1.54357 |
| HS品 | 1.52484 | 1.52863 | 1.53379 | 1.53545 | 1.54409 |
| 光谱线 | nd | ne | nF' | ng | nh |
| 波长(nm) | 587.56 | 546.07 | 479.99 | 435.83 | 404.65 |
| 标准品 | 1.54607 | 1.54841 | 1.55350 | 1.55838 | 1.56300 |
| HS品 | 1.54662 | 1.54899 | 1.55415 | 1.55913 | 1.56387 |
2.2 光线透过率
2.3 折射率温度系数
CLEARCERAMTM-Z HS
| 温度范围(℃) | dn/dt relative(10 -6/℃) | |||||||
| 1523 | t(1013.98) | c1(643.85) | He-Ne | D(589.29) | e(546.07) | F1(479.99) | g(435.84) | |
| -40~-20 | 12.3 | 12.7 | 12.8 | 12.9 | 13.0 | 13.2 | 13.5 | 13.9 |
| -20~0 | 12.7 | 13.1 | 13.3 | 13.4 | 13.5 | 13.7 | 14.1 | 14.5 |
| 0~20 | 13.2 | 13.5 | 13.8 | 13.9 | 14.0 | 14.2 | 14.6 | 15.0 |
| 20~40 | 13.7 | 13.8 | 14.3 | 14.4 | 14.5 | 14.7 | 15.1 | 15.6 |
| 40~60 | 14.1 | 14.2 | 14.8 | 14.9 | 15.0 | 15.2 | 15.7 | 16.2 |
| 60~80 | 14.6 | 14.6 | 15.3 | 15.4 | 15.5 | 15.7 | 16.2 | 16.7 |
产品尺寸
*上述尺寸以外的要求，请咨询。
气泡•异物
*如果没有特别指定的话，将以上记作为标准。
*CLEARCERAMTM-Z内的气泡和异物，通常是以直径或最大直径为0.1以上的为检查对象。
条纹
*如果没有特别指定的话，将以C4作为标准。
*CLEARCERAMTM-Z的条纹检查是用投光器所进行强光投射的单方向目测检查。
热膨胀曲线
*小原测定精密膨胀系数的能力:温度范围（0-50℃）重复误差σ=0.05×10-7/℃。
| 宽度W /直径φ(mm) | 长度L (mm) | 厚度t (mm) |
| ~ 200 | ~ 3,700 | ~ 80 |
| ~ 500 | ~ 700 | ~ 80 |
| Φ1600 | - | ~300 |
气泡•异物
| 等级 | 标准品 |
| 100cm³中气泡横截面的总和（mm²） | ≥0.25 ＜0.2 |
*CLEARCERAMTM-Z内的气泡和异物，通常是以直径或最大直径为0.1以上的为检查对象。
条纹
| 等级 | 条纹类别 |
| C4 | 标准品 |
| C3 | 轻微的平行条纹 |
| C2 | 极浅并分散的条纹 |
| C1 | 无可见条纹 |
*CLEARCERAMTM-Z的条纹检查是用投光器所进行强光投射的单方向目测检查。
热膨胀曲线
*小原测定精密膨胀系数的能力:温度范围（0-50℃）重复误差σ=0.05×10-7/℃。
