MTF测量仪
全欧光学高精度光学传递函数测量仪(MTF)，可测量几乎所有光学元件，光学镜头和光学系统中所提到的参数。主要用于对镜头成像质量的检测，包括相机镜头，手机镜头，车载镜头，CCTV镜头，工业镜头，以及军用级的光学瞄准装置。光谱范围从紫外（UV）250nm一直到远红外（LWIR）13微米，较大通光孔径为450mm。可测量产品的有效焦距EFL，轴上光学传递函数MTF，轴外光学传递函数MTF，离焦光学传递函数MTF，相位传递函数PTF，畸变，色差，像散，视场角，相对透过率，线扩散函数LSF，主光束角度，相对照度和场曲等。根据用户在不同场景的需求，可选配不同的测量模块，也可分为研发型，紧凑型，红外光学测量仪，高精度温控型，工业型，多视场型，VR镜头光学参数测量仪。此系列光学传递函数测量仪，已被科研院校，工业镜头和手机镜头及车载镜头厂家广泛使用。
产品列表
ImageMaster® Universal高精度光学传递函数测量仪
ImageMaster® HR2紧凑型高精度MTF测量仪
ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪
ImageMaster® PRO工业型MTF测量仪
ImageMaster® ProSort 10全自动分料机
ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
ImageMaster® Cine 高精度摄影光学系统测量及装调仪
ImageMaster® Lab VR VR镜头光学参数测量仪
ImageMaster® Lab AR AR镜头光学参数测量仪
ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
ImageMaster® Afocal 高精度望远系统光学参数测量仪
ImageMaster® Universal高精度光学传递函数测量仪
德国TRIOPTICS GmbH公司设计的ImageMaster® Universal是ImageMaster®光学传递函数测量仪系列中的顶级产品，可以测量几乎所有类型光学系统的光学参数。
测量参数:
- 轴上光学传递函数MTF
- 轴外光学传递函数MTF
- 离焦光学传递函数MTF
- 有效焦距EFL
- 相位传递函数PTF、线扩散函数LSF
- 主光束角度、相对照度、视场角
- 畸变、像散、色差、焦深、场曲
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® Universal高精度光学传递函数测量仪
| 产品编号/型号 | 750043 / ImageMaster® Universal |
| 系统配置 | 无限-有限共轭系统、有限-有限共轭系统、无焦系统 |
| 光谱范围 | UV(250-450nm)、VIS(450-700nm)、NIR(700-1000nm)、 SWIR(1-2.5μm)、MWIR(3-5μm)、LWIR(7-13μm) |
| 样品焦距范围 | 5-2000mm（可扩展） |
| 最大通光口径 | 450mm（可扩展） |
| 最大离轴角度 | ±120°（可扩展至±180°） |
| EFL测量精度 | ±0.3% |
| MTF测量精度 | ±0.02MTF（轴上）、±0.03MTF（轴外） |
| MTF测量重复性 | ±0.01MTF |
| 最大空间频率1 | UV(100lp/mm)、VIS-NIR(500lp/mm)、SWIR(120lp/mm)、 MWIR(80lp/mm)、LWIR (60lp/mm) |
| 样品承载重量 | 20kg |
| 测量方位角 | 360° |
*可根据客户需求定制其他产品。
1. 最大空间频率可能随着被测样品和光管的焦距比而变化。

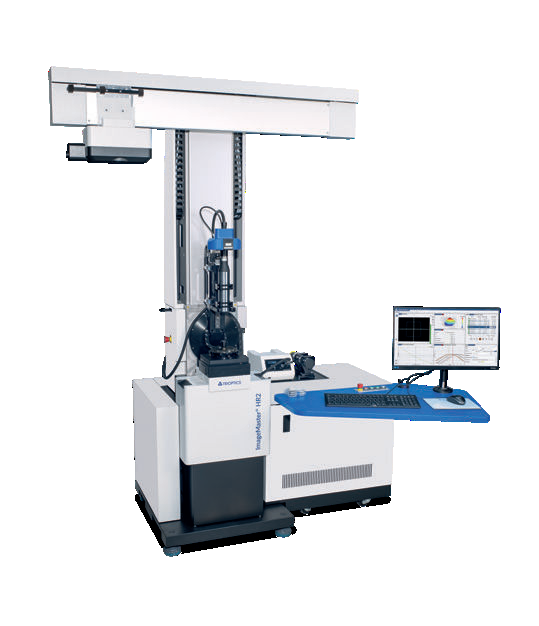

ImageMaster® HR2紧凑型高精度MTF测量仪
ImageMaster® HR2 是德国最新研发的 MTF 测试设备，将 lmageMaster®系列产品提升到了一个新的高度。ImageMaster® HR2 在智能手机、监控摄像头以及汽车摄像头等领域都能提供镜头成像质量测试全球标准的解决方案。广泛的测量参数提高了研发、原型机测试和后续生产中的效率。
|
产品特点： |
测量参数： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® HR2紧凑型高精度MTF测量仪
| 产品编号/型号 | 750044 /ImageMaster® HR2 |
| 系统配置 | 无限共轭（有限共轭可选） |
| 最大离轴角 | ±105° |
| 光谱范围 | 450nm...750nm卤素 （NUV近紫外，NIR近红外，LWIR长波红外） |
| 测量方位角 | 360° |
| 最大像高 | ±40mm |
| 通光孔径 | 45mm |
| 准直仪焦距 | 50mm...500mm |
| 有效焦距范围 | 0.5mm...150mm |
| 空间频率范围 | 0 lp/mm...500 lp/mm, 1000 lp/mm (取决于样品) |
| MTF测量精度 | ±0.02MTF |
| MTF测量重复性 | ≤±0.005MTF |
ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪
德国TRIOPTICS GmbH公司设计的ImageMaster® HR IR是在ImageMaster® HR基础上开发研制的一款高精度的红外MTF测量仪，适合于小口径可见光及红外透镜或镜头小批量、高精度的研发和生产。
|
产品特点： |
测量参数： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® HR IR紧凑型高精度红外MTF测量仪
| 产品编号/产品型号 | 750045 / ImageMaster® HR MAX | 750045-1 / ImageMaster® HR MAX IR |
| 光谱范围 | VIS/NIR可见光/近红外 NUV近紫外可选 |
VIS(400-900nm)，NIR、NUV、LWIR(8-12μm)、 MWIR（3-5μm） SWIR（0.9-1.7μm）可定制 |
| 被测样品焦距范围 | 1-200mm | 1-200mm |
| 最大视场角 | ±70° | ±70° |
| 最大像高 | ±23mm（±46mm） | ±23mm（±46mm） |
| MTF测量精度 | ±0.02MTF（轴上/轴外） | ±0.03MTF（轴上/轴外） |
| MTF测量重复性 | ±0.005MTF（轴上/轴外） | ±0.02MTF（轴上/轴外） |
| 最大通光口径 | 100mm | 100mm |
| 空间频率 | 0-500lp/mm 1000lp/mm(取决于样品) |
VIS/NIR/LWIR: 0-60lp/mm MWIR: 0-500lp/mm |
| 准直仪范围 | 50-1000mm | 50-1000mm |
| 测量方位角 | 360° | 360° |

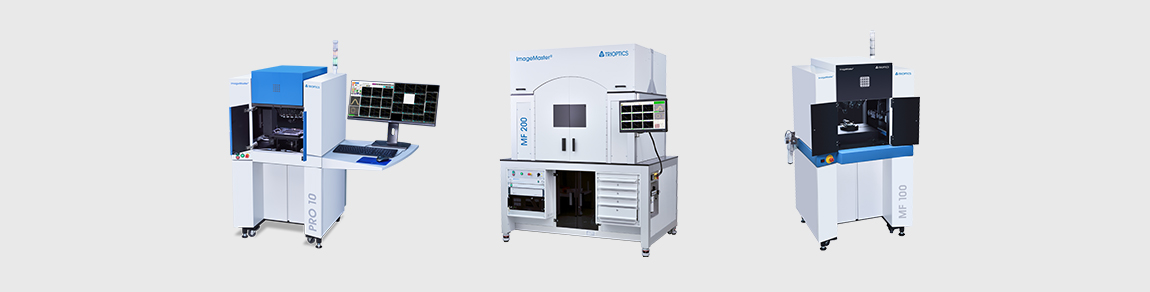

ImageMaster® PRO工业型MTF测量仪
德国TRIOPTICS GmbH制造的ImageMaster® PRO系列是一款适用于手机、数码相机等小镜头大批量生产线用MTF等光学参数检测的设备；具有测量精度高、速度快、操作简便等特点，测量精度可溯源至德国PTB等国际标准，被业内公认为行业标准。
产品功能：
产品功能：
- 轴上MTF / 轴外MTF
- 自由设定并测试离焦后MTF
- EFL / FFL
- 景深
- 场曲
- 像散
- 像面方位角
- 像面倾斜
- 对测试结果自动判断，最多支持4个等级分类
- 实时的雷达图
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® PRO工业型MTF测量仪
| 产品编号 | 750047 | 750048 |
| 产品型号 |
ImageMaster®PRO 10 |
ImageMaster®PRO X Compact |
| 测量模式 | 无限-有限轭 | 无限-有限轭 |
| 测量点 | 53（27个现场位置/摄像机） | 49（25个现场位置/摄像机） |
| 最大空间频率 | 600 lp/mm | 600 lp/mm |
| 轴上MTF测量精度 | 0.8% MTF（根据MTF峰值） | 1% MTF（根据MTF峰值） |
| 离轴MTF测量精度 | 1.5% MTF（根据MTF峰值） | 2% MTF（根据MTF峰值） |
| EFL测量精度 | 4μm/0.3% | 4μm/0.3% |
| FFL测量精度 | 4μm | 5μm |
| 轴上测量时间 | 1.3s | 1.5s |
| 托盘尺寸 | 150mmx150mm |
150mmx150mm |
| 光源类型 | 卤素光源（白色LED可选） | 白色LED |
|
洁净等级 |
100 / ISO 5 | 100 / ISO 5 |
| 样品质量等级 | 4级 | 4级 |
| 尺寸(h × w × d)mm | 1570 x 1340 x 810mm | 905 x 620 x 650mm |
| 重量 | 240kg | 92kg |
注：ImageMaster® PRO有限-有限轭测量系统可定制。
ImageMaster® ProSort 10全自动分料机
德国TRIOPTICS GmbH设计的ImageMaster® ProSort 10全自动分料机可与ImageMaster® Pro系列MTF机台搭配组成一条完整的小型镜头全自动检测及分料生产线，可快速的检测镜头品质，并对镜头品质进行不同质量级别的筛选，大大提高生产效率，是小型镜头如手机镜头生产厂家进行大规模量产的完美解决方案。
产品特点：
产品特点：
- 工业型光学传递函数测量仪与分料筛选系统的完美集成；
- 占地面积更小；
- 自动吸塑分离；
- 增加分料区的行程范围；
- 分料与MTF测量过程并行；
- 手动装载与卸载测量托盘
- 自动测量MTF及分料
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® ProSort 10全自动分料机
| 产品编号 | 750051 |
| 型号 | ImageMaster® ProSort 10 |
| 光路设置 | 无限-有限共轭 |
| 最大空间频率 | 600lp/mm |
| 轴上/轴外MTF测量精度 | 0.8%MTF/1.5%MTF(根据MTF峰值) |
| 有效焦距测量精度 | 4μm/0.3% |
| 样品吞吐量（每小时产出） | 2100UPH |
| 测量点 | 53（27个现场位置/摄像机） |
| 设备重量 | 700kg |
| 设备尺寸（L×D×H） | 2320mm×900mm×1900mm |
| 托盘尺寸 | 托盘150mm×150mm |
ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
德国全欧光学（TRIOPTICS）设计的ImageMasterHR® TempControl是基于ImageMaster®光学传递函数测量仪而升级的可以控制被测产品在不同温度下进行MTF等光学性能测试的新型设备。
产品特点
产品特点
- 立式结构.全自动测量
- 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等
- 整机结构紧凑一体化，维护保养方便
- 全自动靶标发生器
- 测量精度可溯源至国际标准
- 软件模块化，使用简单易懂
- 可编辑脚本，实现用户自定义测量
- 直接以报告形式输出结果
测试功能
- 不同温度下轴上光学传递函数（MTF）
- 不同温度下轴外光学传递函数（MTF）
- 不同温度下离焦光学传递函数（MTF）
- 不同温度下有效焦距（EFL）
- 不同温度下（FFL）
- 不同温度下视场角
- 不同温度下畸变
- 不同温度下焦深
- 不同温度下场曲
- 不同温度下（FFL）
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® Cine 高精度摄影光学系统测量及装调仪
ImageMaster®Cine是由德国全欧光学（TRIOPTICS）设计、生产的一款高精度摄影光学系统测量及装调仪，适用长焦距的摄影光学系统的测量及装调。
| 应用范围 | 测量参数 |
|
|
|
|
|
|
|
|
|
|
|
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® Lab VR VR镜头光学参数测量仪
德国全欧光学（TRIOPTICS）设计的ImageMaster® Lab VR杂散光测试仪主要应用于菲涅尔透镜及VR相关透镜的杂散性测试，及成像质量的检测等。
| 产品特点 | 测量参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® Lab AR AR镜头光学参数测量仪
德国全欧光学设计的ImageMasterLab® AR光学系统传递函数测量仪主要应用于光波导及AR整机的成像检测。
产品特性
产品特性
- 高精度专业测试波导，投影系统，投影和AR模组
- 可调入瞳距，入瞳大小
- 视场角∶±50°
- 线性eyebox扫描
- RGB三色光源可自动切换
- 支持透射和反射模式
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
ImageMaster® ENDO PRO是由德国全欧光学（TRIOPTICS）设计、生产的一款量产型光学传递函数测量仪，主要适用于内窥镜的量产检测与调试。
| 产品特点 |
测量参数
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文件
产品编号
产品名称
货期
价格
购买
ImageMaster® Afocal 高精度望远系统光学参数测量仪
ImageMaster® Afocal是由德国全欧光学（TRIOPTICS）设计、生产的的一款高精度无焦系统测量仪。适用范围广，测量参数多。可测屋望远镜，枪瞄准镜、双目望远镜等。
| 产品特点 | 测量参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文件
产品编号
产品名称
货期
价格
