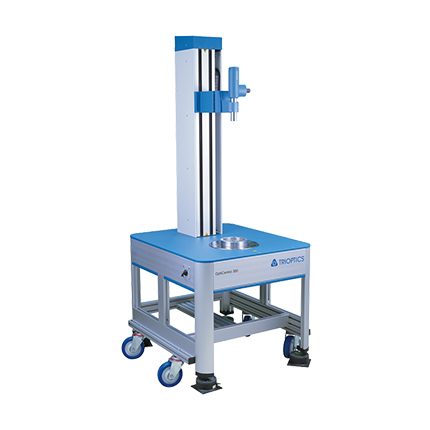

OptiCentric101中心偏差测量仪
镜头组的中心测量偏差
在中心偏差测量中，旋转轴承的精度是关键因素。新的OptiCentric®101提高了定位精度 ，从而对于使用多镜组软件和SmartAlign模块来测量透镜及透镜胶合来说都有一定的优势。
透镜胶合
新的设计方案可提高单镜片的测量精度，为校准镜头提供了特殊的优势。
提升工作效率
新设备OptiCentric®101的测量头移动得更快，减少了测量时间并提高了工作效率，对于批量测试有一定的优势。

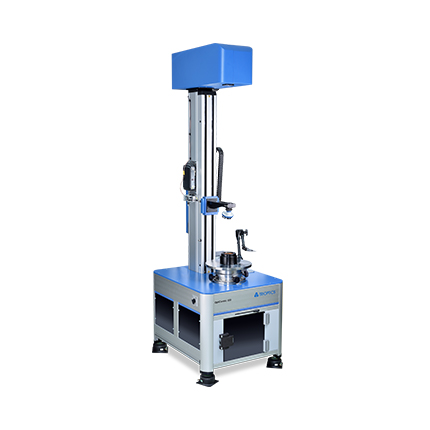

OptiCentric® DUAL双光路中心偏差测量仪
OptiCentric° DUAL双光路中心偏差测量仪是德国全欧光学（TRIOPTICS）在OptiCentric①基础上升级的，用于测量镜片数量较多的光学系统、测量不透可见光的镜片中心偏差（如锗、硅等红外镜片）以及装配红外光学镜头，是目前世界上测量及装配红外光学系统应用普遍的中心偏差测量仪器。
OptiCentric® 101/300 DUAL-先进的中心偏差和负责的光学系统
TRIOPTICS为复杂和多镜头目标的对准和装置提供双头仪器系列，允许同时校准和测量底部和顶部的镜头表面。因此，再一次旋转后，可以在X轴和Y轴上实时地确定和对齐/补偿两个光学表面的中心误差。
这种专利设计显著提高了仪器在镜头组装和中心偏差测量方面的性能。这个双测量头在用MultLens测量多镜头时尤其有效。为了在一个组合光学系统中确定中心偏差。
| 用于范围： |
扩展应用：
|
|
|
|
|
|
|
|
|
|
|
|
OptiCentric® DUAL双光路中心偏差测量仪
| 产品编号 | 750015 | 750016 |
| 产品型号 | OptiCentric® 101 DUAL | OptiCentric® 300 DUAL |
| 测量模式 | 透射模式和反射模式 | |
| 被测镜片EFL或R范围（标配） | ±5...±450mm | ±5…±950mm |
| 被测镜片EFL或R范围（扩展） | ±5…±2000mm | |
| 中心偏差测量精度 | ±0.2μm或±2″ | |
| 中心偏差重复精度 | ±0.1μm或±1″ | |
| 曲率半径测量范围 | ±5...±450mm | ±5...±900mm |
| 曲率半径测量精度 | 0.3% | |
| 曲率半径重复精度 | 0.2% | |
| 被测单镜片最大直径 | 200mm | |
| 被测镜头最大直径 | 270mm | 400mm |
| 被测镜头最大高度 | 200mm | 600mm（可扩展） |
| 被测镜头镜面数量 | 40面（典型值） | |
OptiCentric® IR红外中心偏差测量仪
用于范围：
- 短波红外光学镜片或光学系统中心偏差测量
- 中波红外光学镜片或光学系统中心偏差测量
- 长波红外光学镜片或光学系统中心偏差测量
OptiCentric® IR红外中心偏差测量仪
| 产品编号 | 750017 | 750018 |
| 产品型号 | OptiCentric® 101 IR | OptiCentric® 300 IR |
| 红外范围测量精度 | ±2μm | |
| 被测镜头最大直径 | 270mm | 400mm |
| 转台类型 | 高精度气浮转台 | |
| 最大负载 | 20kg | 100kg |
| 红外测量头 | 标配：VIS-MWIR或VIS-LWIR 选配：VIS-MWIR-LWIR | |
| 可见光光源 | 高功率LED光源 | |
| 中波/长波红外光源 | QCL激光器约4.05μm/QCL激光器约9.2μm | |
OptiCentricMAX大口径定心仪
将该仪器的优点转移到大型，重透镜组件的测量上，其重达1500千克直径800毫米，
该系列在花岗岩基础上的设计为您提供了非凡的刚性和热稳定性，所以即使缓慢的固化胶粘合，也能实现较大的精度。
OptiCentric® MAX大口径定心仪
| 产品编号 | 750021 | 750022 | 750023 |
| 产品型号 |
OptiCentric®300 UP |
OptiCentric®600 UP |
OptiCentric®800 UP |
| 中心偏差精度测量 | ±0.1μm或±1″ | ||
| 中心偏差测量重复精度 | ±0.1μm或±1″ | ||
| 被测镜片EFL或R范围 | ±2000mm（可扩展） | ||
| 被测镜头最大直径 | 400mm | 600mm | 800mm |
| 最大负载 | 450KG | 1000KG | 1500KG |
| 转台类型 | 高精度气浮转台 | 高精度气浮转台 | 高精度气浮转台 |
| 转台直径 | 300mm | 600mm | 800mm |
| 被测镜头最大高度 | 1000mm | 1500mm | 1500mm |
OptiCentric® Bonding 2D 全自动光学镜头定心装调系统
| 产品编号 | 750026 |
| 产品型号 | OptiCentric® BondingStation 2D |
| 最大样品直径 | 200mm |
| 最大样品重量 | 15Kg |
| 导轨最大行程 | 490mm |
| 最大测量范围（R） | ±2000mm |
| 中心偏差测量精度 | ±0.2μm |
| 定心装调精度 | 优于2μm |
OptiCentric® Cementing全自动光学镜片胶合系统
产品应用
- 单镜片与单镜片胶合
OptiCentric® Cementing全自动光学镜片胶合系统
| 产品编号 | 750027 | 750027-1 | 750027-2 | 750027-3 |
| 产品型号 | OptiCentric®LensAlign 2D Air | OptiCentric®LensAlign 2D Standard | OptiCentric®LensAlign 2D Advanced | OptiCentric®LensAlign 4D |
| 测量精度 | ±0.2μm | ±0.2μm | ±0.2μm | ±0.2μm |
| 胶合精度 | ±1μm | ±2μm | ±1μm | ±1μm/±5″ |
| 调节对准时间1 | 30s | 10s | 60s | 60s |
| 镜片尺寸 | 5…50mm | 5…90mm | 5…100mm | 1…10mm |
注：1.调节对准时间不包含紫外固化时间
注：调节对准时间不包含紫外固化时间，其他的镜片尺寸可定制。
OptiCentric® Linear PRO全自动高速量产型定心仪
主要特点：
- 无旋转下的快速测试，线性扫描测试导轨；
- 自动托盘系统，用来高容量数量的测量；
- 精确和误差补偿的线性轴作为参考；
- 测量精度<1微米；
- 样品放在大小为 150x150mm的托盘上；
- 加强软件-调到生产环境-显示所有测试样本的测试结果
产品应用：
- 单透镜、双胶合透镜、三胶合透镜等中心偏差大批量测试
OptiCentric® Linear PRO全自动高速量产型定心仪
| 产品编号 | 750034 |
| 产品型号 | OptiCentric® Linear PRO |
| 测量精度 | ±1 µm |
| 基准轴系 | 高精密和误差补偿线性轴系 |
| 测量时间 | 1s-10s(取决于样品) |
| 托盘尺寸 | 150 x 150 mm² 可升级至 250 x 250 mm² |
| 线性导轨 | 自动化电脑控制导轨 |
| 测量光管 | 电子自准直仪, EFL 200 mm |
| 光源 | 大功率可见LED光源 |
OptiCentric® 3D镜面间隔及中心偏差测量仪
产品应用：
- 非接触式光学系统中各中心偏差及空间间隔等
OptiCentric® 3D镜面间隔及中心偏差测量仪
| 产品编号 | 750028 / 750029 | 750030 / 750031 | ||
| 产品型号 |
OptiCentric® 3D 101 OptiCentric® 3D 101 DUAL |
OptiCentric® 3D 300 OptiCentric® 3D 300 DUAL |
||
| 镜面间隔测量范围 | 400mm（光程）（600mm或800mm选配） | |||
| 可测量最小间隔 | 35μm | |||
| 镜面间隔测量精度 | ±1μm或±0.15μm | |||
| 镜面间隔重复精度 | ±0.5μm或±0.075μm | |||
| 中心偏差测量模式 | 反射模式（透射模式可扩展） | |||
| 被测镜片EFL或R范围（标配） | ±5…±450mm | ±5…±950mm | ||
| 被测镜片EFL或R范围（扩展） | ±5…±2000mm | |||
| 中心偏差测量精度 | ±0.2μm或±2″ | |||
| 中心偏差重复精度 | ±0.1μm或±1″ | |||
| 曲率半径测量范围 | ±5…±450mm | ±5…±950mm | ||
| 曲率半径测量精度 | 0.3% | |||
| 曲率半径重复精度 | 0.2% | |||
| 被测单镜片最大直径 | 200mm | |||
| 被测镜头最大直径 | 270mm | 400mm | ||
| 被测镜头最大高度 | 200mm（可扩展） | 600mm（可扩展） | ||
| 被测镜头镜面数量 | 20面（典型值）/40面 | |||
注：在OptiCentric® MAX系列大口径定心仪基础上也可扩展OptiSurf®镜面定位仪系列的功能。

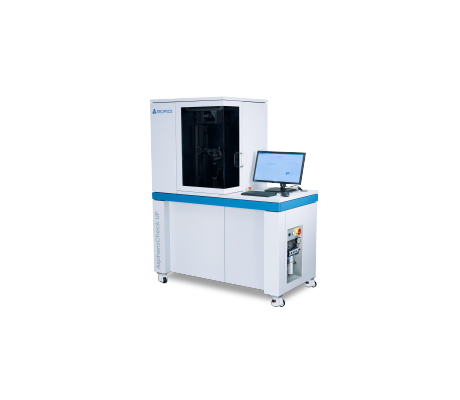

AspheroCheck®UP全自动非球面偏心仪
主要特点：
- 向心性的测量和非球面的倾斜；
- 高精度，凭借非接触式传感器的自动定位；
- 全自动测量允许每一个透镜不到一分钟高速测量结果；
- 向心性：0.1微米的高精度测量，倾斜：0.05弧度；
- 控制进程并记录测试结果的直观的软件
产品应用：
- 非球面镜片的偏心和倾斜测试；
AspheroCheck®UP全自动非球面偏心仪
| 产品编号 | 750033 |
| 产品型号 | AspheroCheck UP |
| 偏心测量精度 | ±0.2 µm |
| 倾斜测量精度 | 最高0.05 arcmin（取决于样品） |
| 测量时间 | < 1 min |
| 镜头旋转 | 高精度气浮轴承 |
| 最大样品直径 | 100 mm |
| 最大样品重量 | 1 kg |
| 测量头 | 电子自准直仪 |
| 光源 | 高性能 LED |
OptiCentric® Bonding Station 5D五自由度全自动光学镜头定心装调系统
产品特性：
- 镜片在镜筒内五自由度的对齐
- 系统的定位精度：x /y/z<1 um θx , θy<2arcsec（镜头的对准精度取决于样品）
- 短周期时间<5min(不含点胶和紫外固化)
- 全自动对准过程
- 稳定的过程，产品品质独立于操作者
- 快速简易切换不同类型的样品
- 高精度要求的光学镜头组装
OptiCentric® Bonding Station 5D五自由度全自动光学镜头定心装调系统
| 产品编号 | 750035 |
| 产品型号 | OptiCentric® Bonding Station 5D |
| 镜片直径范围1 | 10...180mm |
| 镜筒直径范围1 | 20...260mm |
| 最大镜片重量1 | 1kg |
| 最大镜筒重量1 | 20kg |
| 测量精度2 | x/y (Lens)<0.1µm;z < ±1µm ;x/y (Cell)< 0.2µm |
| 定位精度2 | x,y,z: <1µm;Θx/Θy < 2″ |
| 加载样品及加工时间2,3 | <5min |
注：1.其它定制要求
2.取决于样品几何尺寸
3.没有紫外线固化时间
OptiCentric® Linear 免旋转型中心偏差测量仪
为了满足这些需求，德国全欧光学（TRIOPTICS）开发了一款采用新的测量方法且无需旋转即可测试透镜中心偏差的设备，这就是OptiCentric® Linear。

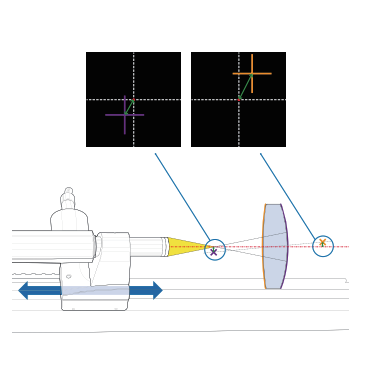

| 测量原理 | .png) |
| OptiCentric⑧Linear基于反射式测量，不需要一个旋转系统，即以往作为标准的常规测量方法。取而代之的是，它用自准直仪在沿着线性导轨移动的过程中形成的焦点轨迹作为基准轴。为了获得1μm以内的测量精度，需要通过校准来补偿剩下的非线性运动部分，因此不需要旋转透镜。实际的测量过程中是通过光管测试曲率中心和焦点的相对位置。 | |
| 产品应用 | |
|
|
|

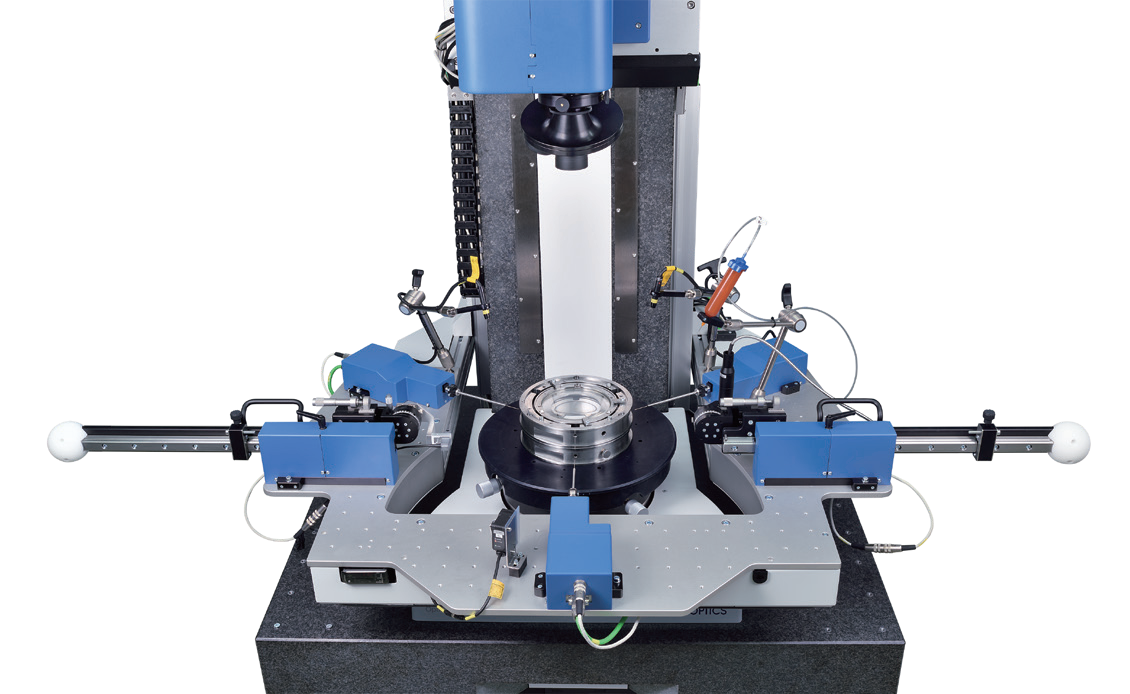

OptiCentric®UP Bonding大口径光学镜头定心装调系统
 |
| 自动调整结构 |
