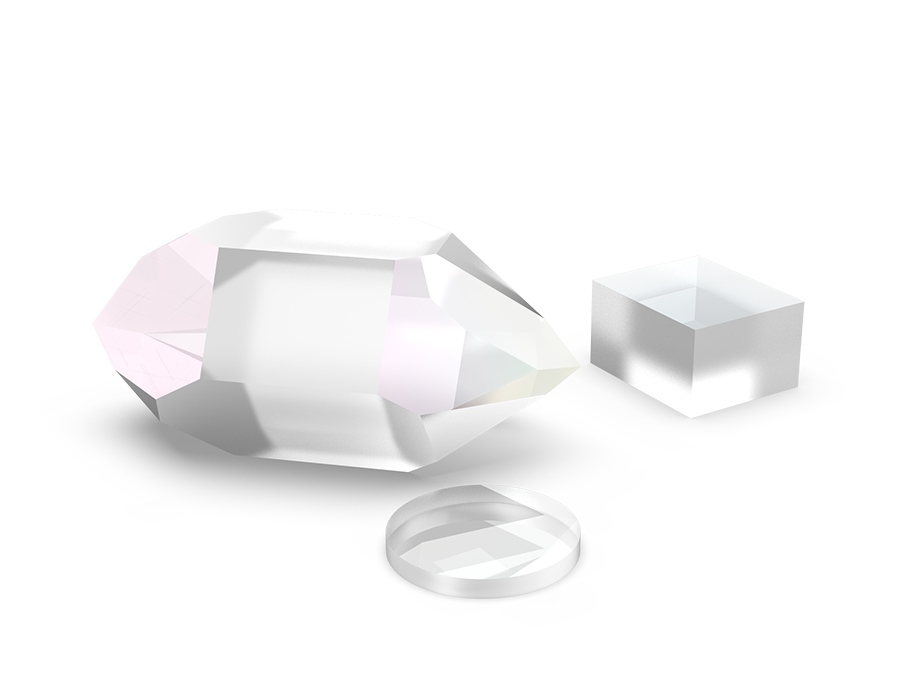

OHARA高质量石英玻璃
由于对光纤制造技术的传统VAD（气相轴向沉积）方法进行了重大改进，成功开发了合成熔融石英SK-1300系列。 与传统直接法相比，SK-1300系列纯度极高，OH含量低得多，因此它是第一种可用于半导体和液晶显示行业的合成熔融石英。
SK-1300系列在光学特性方面是最先进的技术，因为它提供了很高的分辨率紫外线透射，无微夹杂，耐日晒，此外还具有耐热性、机械强度和耐化学性。 这些产品可用于半导体、光学和所有物理或化学相关研究的各种工业应用。
可用于： 各种器件的晶片，如TFT（多晶硅薄膜晶体管LCD）、SOI（绝缘硅）等；超大规模集成电路和液晶显示器用光掩模基板；ULSI制造工艺用反应器炉管、夹具和工具；放电管；用于紫外和真紫外的光学元件，透镜，反射镜，窗口。
产品特点
1. 超高纯度（总金属杂质小于0.5ppm)；
2. OH含量可控制在1 ppm或以下（(SK-1310）；
3. 确保高耐热性；
4. 实现高传输(SK-1310在紫外线、可见光和红外的整个波长范围内都具有优异的特性)；
5. 不含气泡或条纹；
6. 优异的抗激光性能
SK-1300系列在光学特性方面是最先进的技术，因为它提供了很高的分辨率紫外线透射，无微夹杂，耐日晒，此外还具有耐热性、机械强度和耐化学性。 这些产品可用于半导体、光学和所有物理或化学相关研究的各种工业应用。
可用于： 各种器件的晶片，如TFT（多晶硅薄膜晶体管LCD）、SOI（绝缘硅）等；超大规模集成电路和液晶显示器用光掩模基板；ULSI制造工艺用反应器炉管、夹具和工具；放电管；用于紫外和真紫外的光学元件，透镜，反射镜，窗口。
产品特点
1. 超高纯度（总金属杂质小于0.5ppm)；
2. OH含量可控制在1 ppm或以下（(SK-1310）；
3. 确保高耐热性；
4. 实现高传输(SK-1310在紫外线、可见光和红外的整个波长范围内都具有优异的特性)；
5. 不含气泡或条纹；
6. 优异的抗激光性能
产品编号
规格参数
最大尺寸(mm)
条纹
均匀性
双折射(nm/cm²)
货期
对比
价格
购买
| 等级 | 最大尺寸(mm) | 条纹1) | 均匀性2) | 双折射2) (nm/cm²) |
气泡杂质3) (mm²/100cm³) |
荧光4) | 最佳透过范围(nm) (>80%) |
| SK-1300 | Φ850 xt150 | Class 1 Grade"A" |
NS | ≤10 | 0 ~ 0.03 | NS | 170~2500 |
| SK-1320L5) | Φ600 xt100 | Class 1 Grade"A" |
NS | ≤5 | 0 ~ 0.03 | 无 | 170~2500 |
| SK-1321 | Φ500 xt150 | Class 1 Grade"A" | 1D≤2x10-6 | ≤3 | 0 ~ 0.03 | NS | 170~2500 |
| SK-1321L5) | Φ500 xt100 | Class 1 Grade"A" |
1D≤2x10-6 | ≤3 | 0 ~ 0.03 | 无 | 170~2500 |
| SK-1322 | Φ500 xt150 | Class 3 Grade"A" |
3D≤2x10-6 | ≤3 | 0 ~ 0.03 | NS | 170~2500 |
| SK-1322L5) | Φ500 xt100 | Class 3 Grade"A" | 3D≤2x10-6 | ≤3 | 0 ~ 0.03 | 无 | 170~2500 |
| SK-1310 | Φ600xt150 | Class 1 GradeHA" | NS | 未标明 | 0 ~ 0.03 | NS | 185~2700 |
NS： Not Specified
备注：
1） MIL-G-174定义
2） 有效面积为直径的90%。可根据要求提供高均匀性和双折射
3） 包含符合DIN58927定义的“A”级。
4） 能量密度≤30mJ/cm²入=248nm。可根据要求使用高能激光。
5） 耐久性∶30 mJ/cm²·200次激发后，≤0.1%/cm 在λ=248nm条件下，
| High Quality Silica Glass | SK1300 | SK1310 | ||
| 光学品质 | 气泡 | 0~0.03mm²/100cm³ | 0~0.03mm²/100cm³ | |
| 纹理 | 保证一个方向测定为等级A（MIL-G-174） | 保证一个方向测定为等级A（MIL-G-174） | ||
| 应力双折射 | 10nm/cm以下 | 10nm/cm以下 | ||
| 荧光 | 无（激发波长254nm） | / | ||
| 物理特性 | 密度 | 2.2g/cm³ | 2.20g/cm³ | |
| 杨氏模量 | 71.4GPa | 71.6GPa | ||
| 扭转刚度 | 30.9GPa | 31.4GPa | ||
| 泊松比 | 0.17 | 0.17 | ||
| 抗压强度 | 1.1GPa | 1.1GPa | ||
| 抗弯强度 | 69MPa | 69MPa | ||
| 抗拉强度 | 55MPa | 55MPa | ||
| 维氏硬度 | 8.8~10.1GPa | 8.8~10.1GPa | ||
| 努普硬度 | 6.4~7.0GPa | |||
| 热膨胀系数 | 5.5×10-7/K | 5.5×10-7/K | ||
| 软化点 | 1700℃ | 1700℃ | ||
| 徐冷点 | 1160℃ | 1160℃ | ||
| 应变点 | 1060℃ | 1060℃ | ||
| 比热（26℃） | 0.74KJ/kg·K | 0.74KJ/kg·K | ||
| 热传导率 | （26℃） | 1.1W/m·K | / | |
| （100℃） | 1.4W/m·K | / | ||

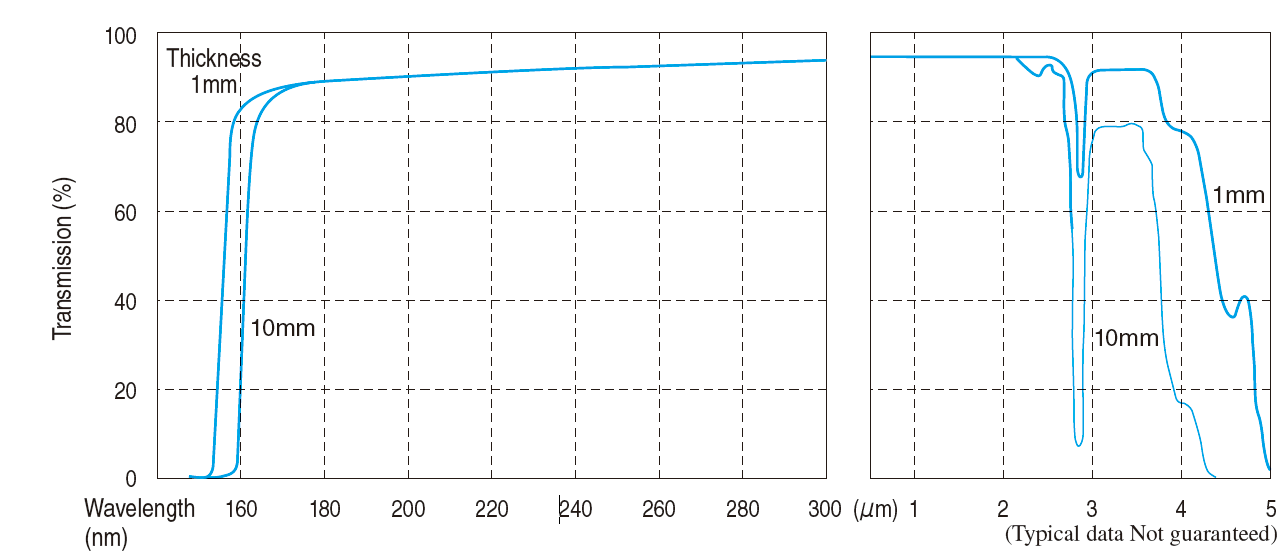

SK-1300 系列光谱曲线
SK1310光谱曲线

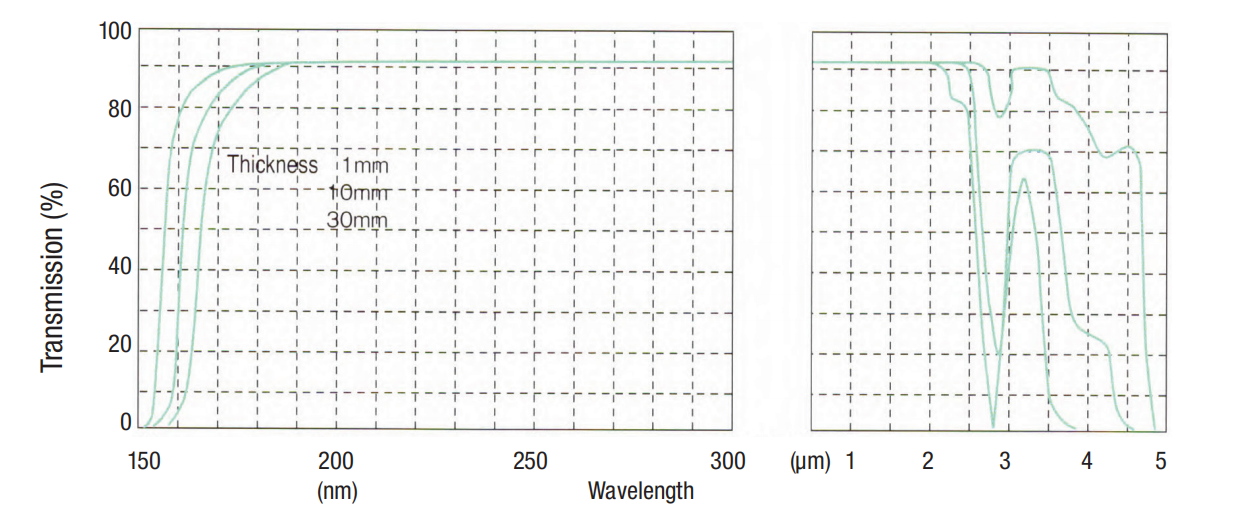

SK-1320L, SK-1321, SK-1321L, SK-1322, SK-1322L光谱曲线
内部透过率
SK1310光谱曲线
SK-1320L, SK-1321, SK-1321L, SK-1322, SK-1322L光谱曲线
内部透过率
| Grade | 内部透射率(%/cm) | OH 含量(ppm) | 其他杂质 (ppm) | |||||||
| 193nm (ArF) |
248nm (KrF) |
365nm (i) |
588nm (d) |
633nm (He-Ne) |
1060nm | 1530nm | 2325nm | |||
| SK-1300 | ≥99.7 | ≥99.9 | ≥9.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.4 | ≤200 | ≤0.05 |
| SK-1320L | ≥99.7 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.4 | ≤200 | ≤O.05 |
| SK-1321 | ≥9.7 | ≥9.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.4 | ≤200 | ≤0.05 |
| SK-1321L | ≥99.7 | ≥9.9 | ≥99.9 | ≥9.9 | ≥99.9 | ≥9.9 | ≥99.9 | ≥99.4 | ≤200 | ≤0.05 |
| SK-1322 | ≥99.7 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.4 | ≤200 | ≤0.05 |
| SK-1322L | ≥99.7 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥9.9 | ≥99.9 | ≥99.4 | ≤200 | ≤0.05 |
| SK-1310 | ≥98.8 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.9 | ≥99.8 | ≤1 | ≤0.05 |
