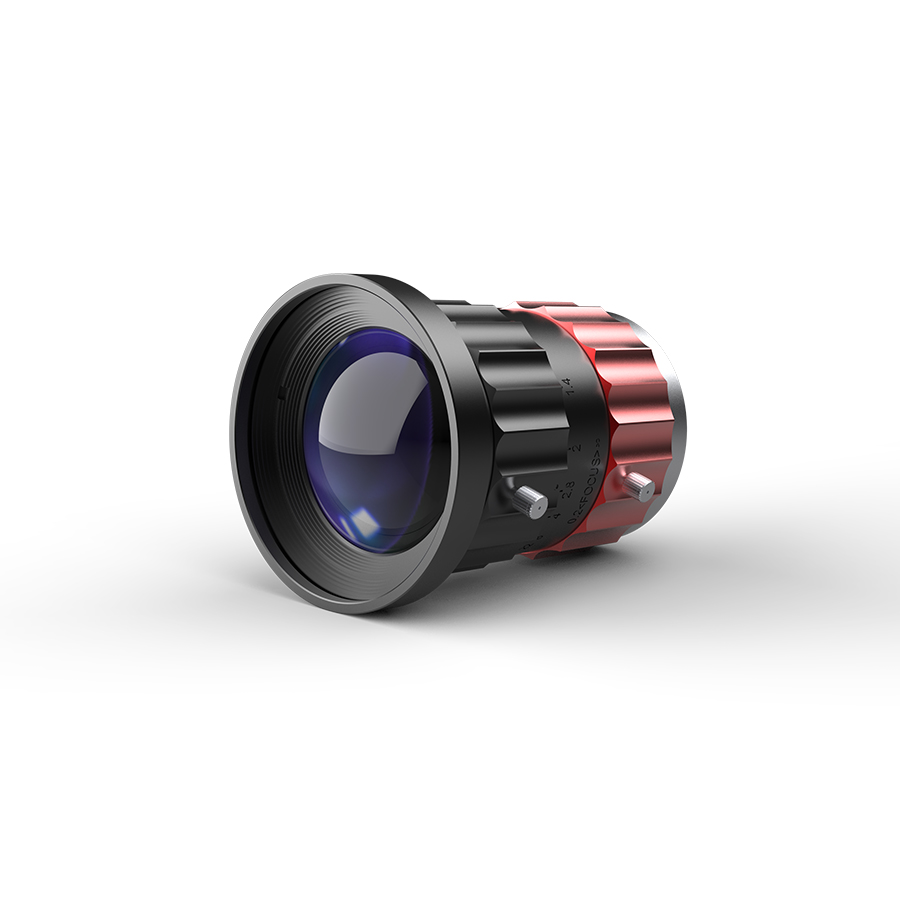

会员价 焦距16mm 1" 800-1700nm SWIR镜头
1" 像面设计，最大成像尺寸达16.4mm，匹配绝大多数的面阵短波近红外相机
价格 ￥4,700.00
产品型号 680019
货期 现货
快递/邮费 顺丰速运（满500包邮）
产品文件资料 点击即可下载
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
- 焦距 16mm
- F/# F1.4-F22
- 最大传感器尺寸 1″
- 接口 C
- 工作距离 0.2m~∞
- 工作波长 800-1700nm
- 视场角 53.47°×44.03°×33.73°
- 畸变 -0.13%@y=8mm
- 重量 <222g
| No. | 项目 | 规格 | |||||
| 1 | CCD | 1"(16.4mm) | |||||
| 2 | 焦距 | 16mm | |||||
| 3 | 接口 | C-Mount | |||||
| 4 | 光圈范围 | F1.4-F22 | |||||
| 5 | 对焦范围 | 0.2m~∞ | |||||
| 6 | 视场角 (对角×水平×垂直) |
1" | 53.47°×44.03°×33.73° | ||||
| 2/3" | 38.32°×31.04°×23.5° | ||||||
| 1/2'' | 28.33°×22.81°×17.19° | ||||||
| 1/3" | 21.41°×17.19°×12.92° | ||||||
| 7 | 对象大小 (在最近对焦距离处) |
1" | 231.9×184.8×137.9mm | ||||
| 2/3" | 158.3x126.2x94.3mm | ||||||
| 1/2'' | 114.6×91.4×68.4㎜ | ||||||
| 1/3" | 85.7×68.4×51.3mm | ||||||
| 8 | 后焦距（in air） | 12.48mm | |||||
| 9 | 操作方式 | 对焦 | 手动 | ||||
| 光圈 | M-Iris | ||||||
| 10 | 畸变率 | 1" | -0.13%@y=8㎜ | ||||
| 2/3" | -0.46%@y=5.5㎜ | ||||||
| 1/2'' | -0.33%@y=4.0㎜ | ||||||
| 1/3" | -0.21%@y=3.0㎜ | ||||||
| 11 | 工作波长 | 800~1700nm | |||||

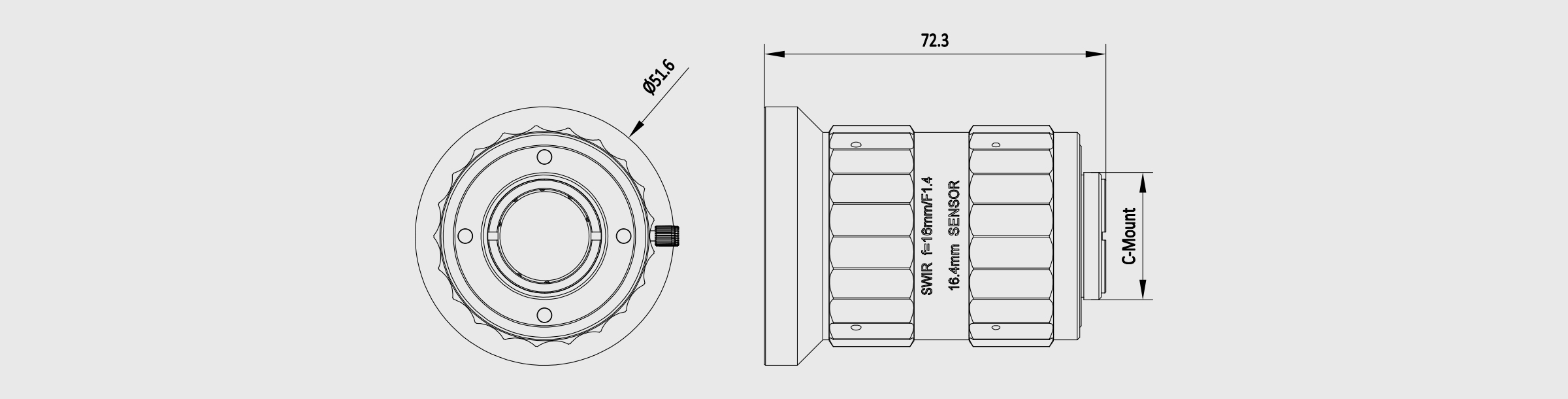

| 12 | 镜头尺寸（宽×长） | 72.3mmX51.6mm | |||||
| 13 | 重量 | <222g | |||||
| 14 | 工作温度 | −10 °C ~+50 °C | |||||
| 15 | 滤镜尺寸 | M49X0.75 | |||||
| 16 | 入瞳距离 | 27.49mm | |||||
| 17 | 入瞳直径 | 11.4mm | |||||
| 18 | 出瞳距离 | -72.54mm | |||||
| 19 | 出瞳直径 | 53.35mm | |||||
| 20 | 光学总长 | 78.4mm | |||||
| 21 | 放大倍率 | -0.0704 | |||||
| 对焦距离 | 放大倍率 | 前景深(mm) | 后景深(mm) | ||||
| 200mm | 0.0704 | 3.23 | 3.34 | ||||
| 250mm | 0.0575 | 5.02 | 5.23 | ||||
| 300mm | 0.0487 | 7.21 | 7.57 | ||||
| 350mm | 0.0422 | 9.77 | 10.35 | ||||
| 400mm | 0.0372 | 12.71 | 13.57 | ||||
| 450mm | 0.0333 | 16.02 | 17.25 | ||||
| 500mm | 0.0301 | 19.70 | 21.38 | ||||
| 550mm | 0.0275 | 23.74 | 25.99 | ||||
| 600mm | 0.0253 | 28.15 | 31.06 | ||||
| 650mm | 0.0235 | 32.90 | 36.61 | ||||
| 700mm | 0.0219 | 38.01 | 42.64 | ||||
| 750mm | 0.0205 | 43.47 | 49.17 | ||||
| 800mm | 0.0192 | 49.27 | 56.19 | ||||
GA 1"SWIR短波近红外镜头系列为1”像面设计，像面直径达16.4mm，F#1.4，工作波长为700-1700nm，匹配绝大多数的面阵短波近红外相机。 产品特点 1，1”像面设计，最大成像尺寸达16.4mm 2，工作波长700-1700nm 3，大光圈设计，适用于低照度环境 4，特殊光学优化，中心与边缘一致性高
