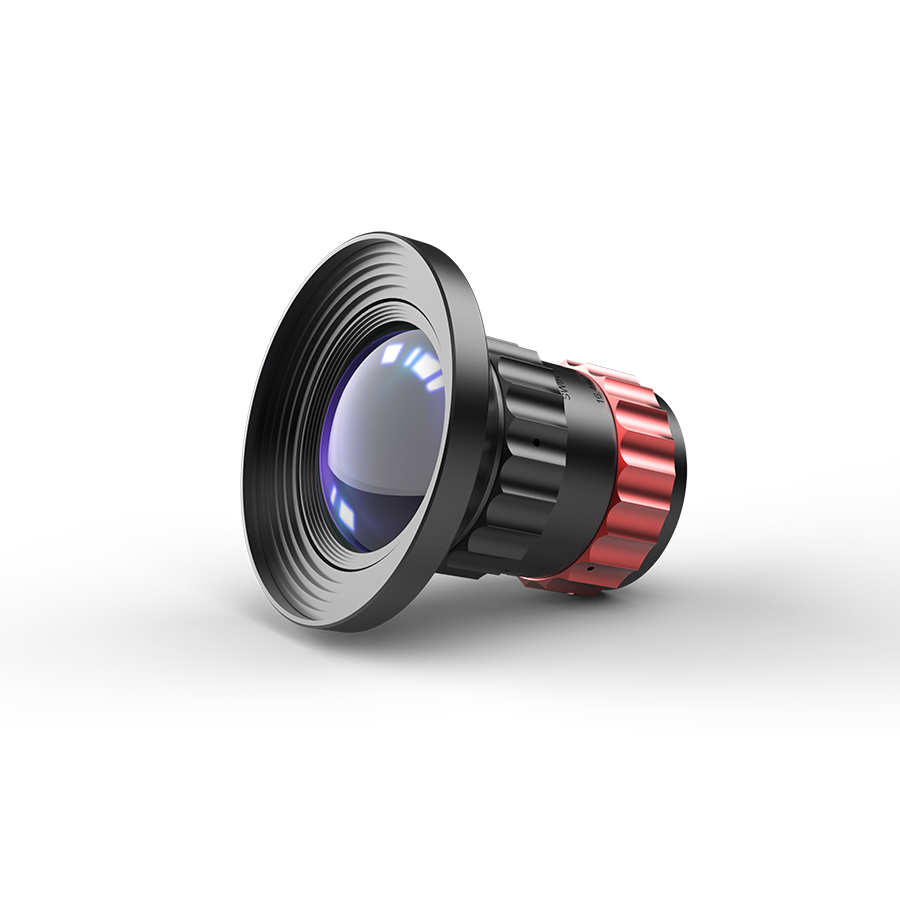

会员价 焦距8.5mm 1" 900-1700nm SWIR镜头
1" 像面设计，最大成像尺寸达16.4mm，匹配绝大多数的面阵短波近红外相机
价格 ￥4,700.00
产品型号 680020
货期 现货
快递/邮费 顺丰速运（满500包邮）
产品文件资料 点击即可下载
关于价格
关于价格，网站显示的产品价格均为含税价，含税13%。为回馈会员用户，部分产品参与会员折扣，具体折扣详情见会员信息。
关于产品
关于产品，产品入库前都经过至少2次的检测（镀膜产品经过4次检测），质量有保证，请放心使用。
有关货期
有关货期，现货产品，当天下午四点前下单，均在当天或者第二天发出。没有现货的产品，请咨询 ，我们在尽快备货中，感谢等待。
关于物流
关于物流，产品均是顺丰速运物流，产品第二、或者第三天就能到您手上了。
关于发票
关于发票，产品均提供发票，税点是13个点，下单时填写相关发票信息即可。
关于收货
关于收货，产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。
关于退换货
关于退换货：光学产品属于特殊用品；已使用的产品会影响第二次销售，若非产品本身质量问题，一般不予退换；若产品未拆包装且在规定时间内，可联系客服申请退换。
关于定制&批量
关于定制，如果标准品中没有您需要的产品，可联系我们，或者通过邮件等方式说明您的定制需求。关于批量，如您需要批量购买，与我们联系，我们会给您一个优惠的价格。
- 焦距 8.5mm
- F/# F1.4-F22
- 最大传感器尺寸 1″
- 接口 C
- 工作距离 0.3m～∞
- 工作波长 900-1700nm
- 视场角 88.824°×76.07°×60.28°
- 畸变 -5.27%@y=8mm
- 重量 <380g
| No. | 项目 | 规格 | |||||
| 1 | CCD | 1"(16.4mm) | |||||
| 2 | 焦距 | 8.5mm | |||||
| 3 | 接口 | C-Mount | |||||
| 4 | 光圈范围 | F1.4-F22 | |||||
| 5 | 对焦范围 | 0.3m~∞ | |||||
| 6 | 视场角 (对角×水平×垂直) |
1" | 88.824°×76.07°×60.28° | ||||
| 2/3" | 65.836°×54.314°×41.682° | ||||||
| 1/2'' | 51.338°×41.804°×31.786° | ||||||
| 1/3" | 35.09°×30.556°×22.726° | ||||||
| 7 | 对象大小 (在最近对焦距离处) |
1" | 321.944×254.76×188.043mm | ||||
| 2/3" | 209.996x165.924x122.896mm | ||||||
| 1/2'' | 155.372×123.295×91.83mm | ||||||
| 1/3" | 101.998×88.095×64.777mm | ||||||
| 8 | 后焦距（in air） | 11.138mm | |||||
| 9 | 操作方式 | 对焦 | 手动 | ||||
| 光圈 | M-Iris | ||||||
| 10 | 畸变率 （最佳工作距0.5m） |
1" | -5.27%@y=8㎜ | ||||
| 2/3" | -3.61%@y=5.33㎜ | ||||||
| 1/2'' | -2.34%@y=4.0㎜ | ||||||
| 1/3" | -1.14%@y=2.66㎜ | ||||||
| 11 | 工作波长 | 900~1700nm | |||||

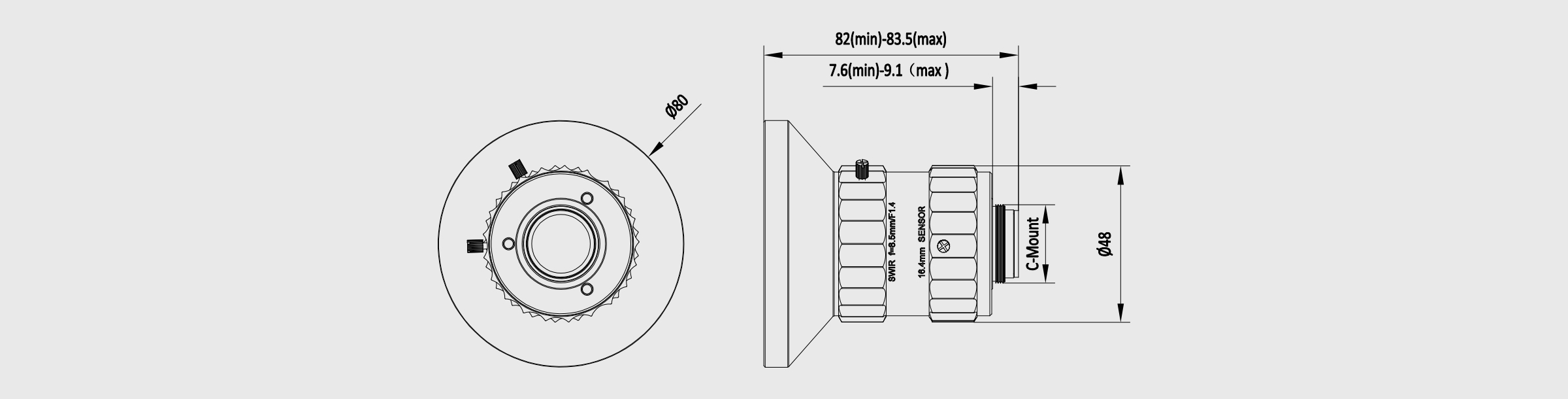

| 12 | 镜头尺寸（宽×长） | 80x83.5mm | |||||
| 13 | 重量 | <380g | |||||
| 14 | 工作温度 | −30 °C ~+70 °C | |||||
| 15 | 滤镜尺寸 | M77x0.75 | |||||
| 16 | 入瞳距离 | 21.26mm | |||||
| 17 | 入瞳直径 | 5.86mm | |||||
| 18 | 出瞳距离 | -61.07mm | |||||
| 19 | 出瞳直径 | 45.52mm | |||||
| 20 | 光学总长 | 89.82 | |||||
| 21 | 放大倍率（最佳工作距0.5m） | -0.01623786 | |||||
| 对焦距离 | 放大倍率 | 前景深(mm) | 后景深(mm) | ||||
| 200mm | -0.038376 | 11.3577 | 12.81 | ||||
| 250mm | -0.031270 | 17.4980 | 20.35 | ||||
| 300mm | -0.026385 | 24.8493 | 29.78 | ||||
| 350mm | -0.022820 | 33.3620 | 41.22 | ||||
| 400mm | -0.020104 | 42.9895 | 54.76 | ||||
| 450mm | -0.017965 | 53.6873 | 70.51 | ||||
| 500mm | -0.016238 | 65.4135 | 88.59 | ||||
| 550mm | -0.014814 | 78.1282 | 109.13 | ||||
| 600mm | -0.013619 | 91.7937 | 132.26 | ||||
| 650mm | -0.012603 | 106.3739 | 158.13 | ||||
| 700mm | -0.011728 | 121.8348 | 186.89 | ||||
| 750mm | -0.010966 | 138.1440 | 218.72 | ||||
| 800mm | -0.010298 | 155.2705 | 253.78 | ||||
GA 1"SWIR短波近红外镜头系列为1”像面设计，像面直径达16.4mm，F#1.4，工作波长为700-1700nm，匹配绝大多数的面阵短波近红外相机。 产品特点 1，1”像面设计，最大成像尺寸达16.4mm 2，工作波长700-1700nm 3，大光圈设计，适用于低照度环境 4，特殊光学优化，中心与边缘一致性高
